Felsökning av klämmor för bergborrningsriggar: En praktisk guide till fyra huvudorsaker

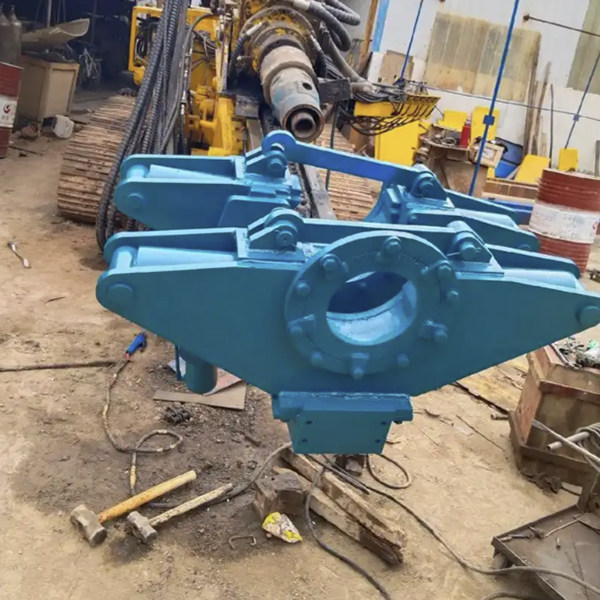

Som den viktigaste komponenten som säkrar borrverktygssträngen påverkar klämman direkt både driftseffektiviteten och säkerheten på arbetsplatsen. Vid fältunderhåll uppstår vanliga klämfel vanligtvis som glidning av gripklossarna, otillräcklig klämkraft, oljeläckage eller onormalt slitage. De flesta problem kan spåras och lösas genom en strukturerad diagnostisk process – utan att blint byta ut delar.
Baserat på långvarig praktisk erfarenhet balanserar följande fyrstegssekvens teknisk noggrannhet med praktisk användbarhet, vilket hjälper underhållsteam att snabbt lokalisera fel och lösa dem effektivt.
Steg 1: Kontrollera slitage på formen (glidningar/gripblock)
Matriserna är de delar som är i direkt kontakt med borrverktyget, så deras slitage och renhet avgör direkt fastspänningsprestandan. De är också de mest felbenägna komponenterna, så detta bör alltid kontrolleras först.
Praktiska punkter:
Stoppa driften och rengör damm, stenflis och skräp från gängtänderna.
Under verkliga fältförhållanden är mycket damm och dålig rengöring viktiga orsaker till att formar slirar i förtid – oftare än problem med produktkvaliteten.
Efter rengöring, inspektera tandspetsarna:
Om tandspetsarna är tillplattade och tandprofilen inte längre är tydlig har slitaget nått gränsen – byt ut omedelbart.
Om tandspetsarna fortfarande är intakta men glidningen kvarstår, kontrollera om klämkraftsinställningarna överensstämmer med aktuella arbetsförhållanden innan du byter ut backarna.
Ytterligare anmärkning:
Under normala förhållanden behövs vanligtvis byte av formen var 3–5:e månad. Om glidning inträffar inom den första månaden är de sannolika orsakerna dammuppbyggnad, felaktig justering av klämkraften eller otillräcklig rengöring. Optimera först driftsförhållanden och procedurer och utvärdera sedan formkvaliteten.
Steg 2: Kontrollera skivfjäderstapeln (Belleville-fjädrar)
Om formar är normala men fastspänningen fortfarande är svag, kontrollera skivfjädrarna. Dessa fjädrar ger kärnans fastspänningskraft; skador eller felaktig montering minskar direkt fastspänningskapaciteten.
Praktiska punkter:
Demontera klämman och ta bort fjäderstapeln (vanligtvis 9- eller 12-delars set).
Kontrollera varje fjäder för:
krackning
kollapsa
felaktig ordning
omvänd installation
Kritisk monteringsregel:
Konkav-till-konkav parvis stapling ökar styvheten.
Konkav-till-konvex seriestapling i samma riktning ökar förskjutningen.
Slutlig stapelmängd och kombination måste följa ritningen/specifikationen för den modellen.
Om fjädrarna kollapsar minskar klämkraften omedelbart.
Ytterligare anmärkning:
Tallriksfjädrar går ofta sönder på grund av långvarig belastning eller felaktig montering. Så snart sprickbildning/kollaps uppstår, byt omedelbart ut dem mot fjädrar med samma specifikation för att förhindra att verktyget glider och säkerhetsrisker uppstår.
Steg 3: Kontrollera styrbultarna
Noggrannheten i styrbultens montering påverkar direkt klämmans koncentricitet. Dålig montering kan orsaka sned fastspänning och sekundärt slitage på separationscylindern och boostercylindern. Detta är ofta förbisedd men avgörande.
Praktiska punkter:
Kontrollera åtdragningen av de fyra styrstiften:
Använd endast alternerande diagonal åtdragning.
Att dra åt ena sidan först, eller ojämnt vridmoment, kan orsaka feljustering av klämman ("snedklämning").
Mät reserverade spel på båda klämmans sidor med en stållinjal/stålband.
Toleransen bör vara inom 1 mm.
För stor avvikelse kan orsaka repor/revningar i separations- eller boostercylinderborrningar, vilket leder till oljeläckage och effektförlust.
Ytterligare anmärkning:
Specifikationer för tallriksfjädern och styrbultsspel varierar beroende på riggmodell. Följ alltid den tekniska standarden för den specifika modellen. Kopiera inte parametrar från andra modeller.
Steg 4: Kontrollera boostersystemet och oljeläckage
Om de tre första stegen är normala men svag klämning, låg effekt eller läckage kvarstår, inspektera booster- och tätningssystemet. Dessa är vanligtvis fel i slutsteget som orsakas av tätningsfel eller cylinderslitage.
Praktiska punkter:
Kontrollera tätningspunkterna (tryckstegringscylinderns och separationscylinderns tätningar) för synliga läckagespår.
Vid internt läckage (inget uppenbart externt läckage men dålig fastspänning), prioritera byte av boostcylinder.
Om separationscylindern är repig eller deformerad kan tätning och kraftöverföring inte upprätthållas – byt ut separationscylindern direkt.
Ytterligare anmärkning:
Boostersystemet är klämmans kraftkärna. Cylinderskador och åldrande tätningar är vanliga fel. Använd reservdelar med samma specifikation och testa sedan tätningsprestanda och klämkraft efter montering för att bekräfta att det inte finns något läckage och att klämningen är stabil.
Fältsammanfattning
För underhåll i första linjen bör felsökning av klämman följa denna ordning:
Matriser → Tallriksfjädrar → Styrbultar → Tryckförstärkare
Denna sekvens löser först enkla, kostnadseffektiva problem och går sedan vidare till djupare komponentdemontering – vilket förbättrar effektiviteten samtidigt som onödig delförbrukning minskas. I många fall beror fel inte på delkvaliteten, utan på dammkontroll, monteringsdisciplin och parameteravvikelser.
Dagliga bästa praxis:
Rengör matriser regelbundet
Kontrollera skivfjäderns skick regelbundet
Dra åt styrbultarna med rätt ordningsföljd och momentdisciplin
Dessa åtgärder kan avsevärt minska frekvensen av klämfel.
Samtidigt bör underhållspersonalen vara fullt bekant med modellspecifika tekniska parametrar, undvika blindmontering och godtyckliga delarbyten, och säkerställa professionell, standardiserad diagnostik och reparation – så att riggklämman förblir stabil och tillförlitlig under hela borroperationen.
