Problemen med borrstänger som ingen kontrollerar förrän något går sönder: En fältguide för hårddiskar

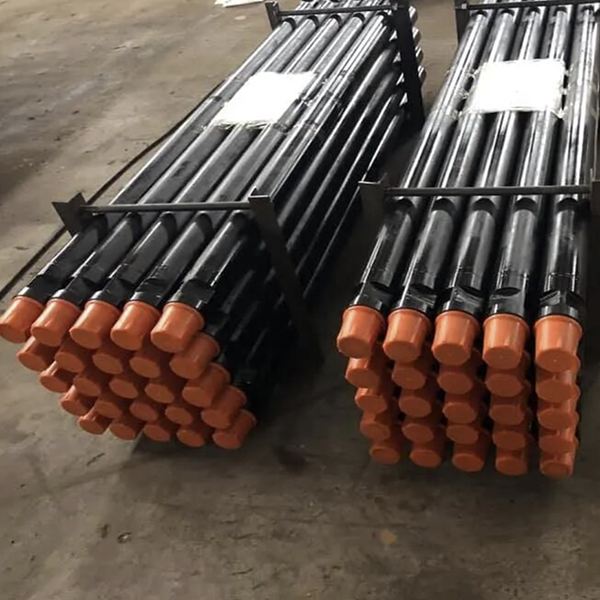

Horisontell riktad borrning utsätter borrstänger för en sorts belastning som vertikal borrning inte utsätts för. Stängerna tillbringar hela sin livslängd i kontakt med borrhålsväggen och släpas genom jord och berg under kombinerad spänning, vridmoment och böjning. De kommer ut täckta av lera. De går in igen. Om och om igen, i tusentals meter. Och de delar som går sönder först är nästan aldrig de delar som folk inspekterar regelbundet.

Här är vad som faktiskt går fel med HDD-borrstänger, var man ska leta och vad man ska göra innan felet stänger av borrhålet.

Lederna slits först – och ingen ser det komma

Verktygsskarven – den tjocka, stukade änden där stängerna ansluts – är den sektion av borrsträngen som har den största diametern. Det är också den sektion som är i konstant kontakt med borrhålsväggen. När strängen roterar och rör sig framåt gnids skarven mot jord, berg och borrkax. Stångens kropp, med mindre diameter, flyter inuti hålet. Skarven tar upp all nötning.

Fogens slitage visar sig som en minskning av ytterdiametern och en förlust av skuldratjockleken på lådänden. Dessa är de två siffrorna som avgör fogens kvalitet. När den yttre diametern sjunker under minimum för kvaliteten, eller när skuldran tunnas ut förbi kasseringsgränsen, är fogen klar – även om stångkroppen fortfarande är i gott skick.

En vanlig komplikation: olika stålkvaliteter på samma plats. En G-105-skarv och en S-135-skarv med samma nominella storlek kan ha olika minsta ytterdiameterspecifikationer. När du sorterar en blandad sträng, sortera till den lägre standarden. En skarv som uppfyller S-135-kriterierna kanske redan ligger under G-105-minimum. Konsekvens håller dig säker. Gissningar gör det inte.

Vad man ska göra åt det:Applicera hårdbandning – ett slitstarkt svetsöverlägg – på fogens ytterdiameter innan stången tas i bruk. Hårdbandning offrar sig själv till borrhålsväggen istället för fogstålet. När hårdbandningen slits tunt, applicera den igen. Denna enda metod kan fördubbla eller tredubbla fogens livslängd. När en fog sjunker under grad 2, överväg också att skära av den och byta ut den om rörkroppen fortfarande är hel. En ny fog på ett bra rör kostar mindre än en ny stång, och du har räddat det mesta av tillgången.

Trådgalning: Vridmomentproblemet som ingen erkänner

Gängorna på hårddiskstängerna går sönder på två sätt. Det uppenbara är mekaniska skador – krossade gängor, splittrade toppar, deformerade profiler på grund av överbelastning. Dessa fastnar under inspektionen eftersom de är synliga.

Den lömska är gallring – kallsvetsning mellan gängytorna under sammanfogningen. Gängorna binder på mikroskopisk nivå. När man försöker bryta förbindelsen rivs metallen sönder istället för att glida. Gängorna kommer ut repiga, avskalade eller fastkärvade.

Grundorsaken till hårda skarvar är nästan alltid densamma: otillräckligt tillspänningsmoment på bortre sidan av korsningen. Stångsträngen sätts upp på ingångssidan med rätt utrustning och rätt moment. På utgångssidan, där upprymmaren eller pullback-enheten är ansluten, arbetar arbetslaget med de verktyg som finns till hands. Det applicerade momentet är en bråkdel av specifikationen. När pullback-mekanismen börjar och strängen belastas, dras den underåtdragna anslutningen åt ytterligare – en sekundär tillspänning vid okontrollerat, för högt moment. Det är då skärning inträffar.

Lösningen:Använd dedikerad efterbehandlingsutrustning på båda sidor om korsningen. Inga undantag. Applicera gängmassa med 40–60 % zinkhalt – denna specifika formulering ger rätt friktionsegenskaper för att förhindra skärning under både efterbehandling och urbrytning. Zinkbaserade föreningar motstår också urtvättning bättre än grafitbaserade alternativ i våta hårddiskförhållanden. Och om en förbindning har skärt sig, försök inte rädda den. Kapa av den och gänga om. Kostnaden för en skärande förbindning som kärvar vid tillbakadragning är ett förlorat hål.

Sprickorna du inte kan se

Sprickor i stångkroppen på hårddisken koncentreras till en förutsägbar plats: den störda övergångszonen. Detta är den avsmalnande sektionen där rörkroppen tjocknar för att möta verktygsskarven. Det är det område i stången som utsätts för högst spänning eftersom det är där tvärsnittet förändras, vilket skapar en naturlig spänningskoncentration.

Orsaken är böjning. En HDD-stångsträng följer en krökt borrbana. Om den faktiska pilothålskurvan är snävare än vad som är avsett – en knäck, en skarp korrigering, en död böjning – upplever stängerna som passerar genom den sektionen böjningsmoment långt bortom deras konstruktionsgräns. Samma sak händer under brotschning om det förstorade hålet är oregelbundet och skapar en vinkel mellan brotscharen, stångsträngen och borrhålsaxeln.

Böjutmattningssprickor börjar vid ytan av övergångszonen och växer inåt med varje cykel. När de är synliga för blotta ögat är de tillräckligt djupa för att vara farliga.

Upptäckt:Inspektion av magnetiskt flödesläckage (MFL) är det primära verktyget för att hitta sprickor i karossen. Kör varje stång genom MFL efter varje större borrning eller enligt ett kalenderschema. MFL har blinda fläckar — själva övergångszonen, skuldrans yta och fogens ytterdiameter. Dessa områden behöver kompletterande magnetisk partikelinspektion (MT). Rengör stängerna noggrant före inspektion — lera, glödskal och rost skapar falska signaler som döljer verkliga defekter.

Tätningsytor: Mindre kritiska, fortfarande relevanta

HDD arbetar med relativt lågt slamtryck jämfört med djup olje- och gasborrning – vanligtvis 15–30 meter hydrostatiskt tryck vid omgivningstemperatur. Tätningsytorna på HDD-verktygskopplingarna behöver inte hålla tillbaka tusentals PSI.

Detta innebär att mindre skador på tätningsytan – små upphöjda fläckar, ytlig gropfrätning – kan filas och tas i bruk igen. Djupa gropar eller sprickor som löper tvärs över tätningsytan från innerdiameter till ytterdiameter bör kasseras och repareras. Standarden är lägre än oljefält, men inte noll. En tätningsyta som läcker slam under borrning minskar ringhastigheten vid borrkronan, försämrar borrhålsrengöringen och kan leda till en packad ring och fastnat rör.

Ett problem specifikt för hårddisken: lera som blir kvar i stånghålet efter arbetet. Till skillnad från vertikala brunnar där gravitationen dränerar röret, fångar horisontella stänger kvarvarande lera. Under veckors lagring torkar och hårdnar den leran. Att starta om ett hål med en delvis igensatt stång begränsar flödet, ökar pumptrycket och kan spränga en anslutning. Blås ur varje stång med tryckluft och färskvatten efter arbetet. Täck ändarna.

Tilldelningsregeln

Alla spön i flottan är inte likadana. Vissa har längre mätarlängd. Vissa har gått igenom hårdare borrhål. Vissa har skarvar som närmar sig sin gräns.

När du planerar ett borrhål, fördela dina bästa stavar till de mest påfrestande operationerna: upprymning och bakåtdragning. Dessa faser genererar de högsta kombinerade spännings-, vridmoment- och böjbelastningarna. Stavarna längst fram på strängen – närmast upprymningsverktyget – drabbas värst. Placera dina premiumstavar i dessa positioner. Använd dina brukbara men äldre stavar för pilothålet, där belastningarna är lägre och konsekvenserna av fel är mindre allvarliga.

Det här handlar inte om att gynna vissa spön framför andra. Det handlar om att matcha spönas skick med belastningens allvar så att hela flottan åldras i ungefär samma takt. Spåra varje spö. Känn till dess kvalitet. Fördela därefter.
