När är en DTH-bit faktiskt klar? Siffrorna som avslutar argumentet

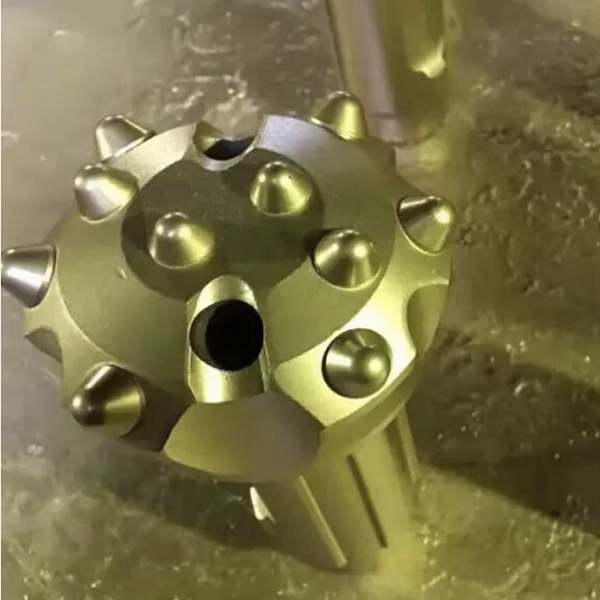

Ett sänkborrskär kommer ut ur hålet. Mätarens insatser är slitna. Slagytan har en fördjupning. Husets diameter har minskat med ett par millimeter. Operatören säger att den är sprängd. Leverantören säger att den fortfarande har livslängd. Och nu har du en konversation som inte borde behöva hända, eftersom det finns siffror för detta.

Problemet är inte att DTH-bitar går sönder oförutsägbart. Det är att "misslyckades" betyder olika saker för olika människor. En operatör som driver på för penetrationshastighet ringer lite tidigare än en inköpschef som tittar på kostnaden per enhet. Utan en överenskommen standard blir varje sliten bit en förhandling.

Här är siffrorna. De är inte åsikter. De är tröskelvärdena där fortsatt användning slutar vara ekonomisk och börjar vara destruktiv.

Hårdrocksregeln: 60 % av mätarinsatsens diameter

När man borrar berg över F10 på Protodyakonov-skalan – hård granit, kvartsit, tät basalt – är den begränsande faktorn nästan alltid mätradsinsatserna. Dessa är insatserna på ytterkanten av borrytan. De skär håldiametern och klarar den högsta kombinationen av slagbelastning och slipande slitage.

Uttagströskeln: när slitaget på ett mätskär når 60 % av skärets ursprungliga diameter är borret klart.

Ett konkret exempel: ett borrskär med skär med 14 mm diameter. Vid 60 % slitage mäter slitplattans diameter 8,4 mm. Vid den tidpunkten är kontaktytan mellan skäret och berget så stor att slagenergin sprids istället för att koncentreras. Penetrationen minskar kraftigt. Men ännu viktigare är att den slitna skärgeometrin genererar högre böjspänningar i hårdmetallen, och risken för skärbrott ökar snabbt.

Fortsätt att köra över 60 %, och du chansar. Skären kan splittras. En splittrad mätskär tar med sig borrkroppen, eftersom det är mätraden som håller borret centrerat i hålet. När en mätskär är borta, kommer borrkroppen i direkt kontakt med hålväggen, och kroppen eroderar på några minuter.

Regeln för mjuk till medelstor rock: Det är inte alltid inläggen

I berg med F10 och lägre – kalksten, dolomit, medelsandsten – når borrkroppen ofta sin utmattningsgräns innan skären slits ut. Detta överraskar folk eftersom skären fortfarande ser funktionsdugliga ut. Men stålet har gått igenom miljontals slagcykler, och det är kört.

Två tröskelvärden gäller, och det som inträffar först innebär pensionering:

Slagytans fördjupning ≥ 0,6 mm.Överdelen av borrskaftet, där kolven träffar, utvecklar en grund fördjupning med tiden. Detta är kallbearbetning av stålet under upprepade högenergislag. Vid 0,6 mm djup har slagytans geometri förändrats tillräckligt för att kolvslaget inte överförs rent – ​​energin sprids, borret sitter inte ordentligt i chucken och det förändrade kontaktmönstret accelererar slitage på både borrskaftet och kolvytan. Fortsatt körning riskerar borrskaftbrott, vilket kan skada chucken och kolven.

Splineslitage ≥ 0,6 mm.Splines som griper in i chucken överför rotationsmomentet. När de slits ökar spelrummet mellan borr och chuck. Borrspett börjar skramma rotationsmässigt. Det skrammeln omvandlar en jämn momentöverföring till stötbelastning på splinesytorna, vilket ytterligare accelererar slitaget. Vid 0,6 mm slitage är splines utmattningslivslängd i princip förbrukad. Fortsatt slitage riskerar splinestrimling – ett fel som kan skada chucken och lämna borrspett fritt roterande i botten av hålet.

Avgörande är att båda dessa tröskelvärden kan nås medan hårdmetallskären fortfarande uppvisar betydande återstående livslängd. Huset fallerar före skärelementen. Ett borrskär som bryts tillbaka vid 0,6 mm slitage på slagytan eller splines är strukturellt brytet, inte urtaget ur skärprestanda. Att ignorera huset för att jaga den sista biten av hårdmetallens livslängd är hur man förvandlar ett förutsägbart borrsbyte till en nödreparation.

Slitage på kroppsdiameter ≥ 3 mm eller yterosion ≥ 1 mm.Ytterdiametern på borrkronan slits på grund av kontakt med hålväggen och från slipande borrspån som rinner förbi. Vid en diameterförlust på 3 mm är borrkronan för liten – den borrar ett mindre hål än vad som anges i specifikationerna, och om en ny fullgauge-borr ersätter den mitt i hålet kommer den nya borrkronan att kila fast sig. (Se regel 9 från artikel #42.)

Planerosion – stålet mellan skären som slits bort – exponerar mer av hårdmetallskärkroppen. Skären står stolt, utan stöd av borrstålet bakom dem. Böjbelastningen på skären ökar. Vid 1 mm planerosion ökar risken för skärbrott på grund av böjningsöverbelastning kraftigt.

Varför siffrorna spelar roll

Dessa tröskelvärden finns av en anledning: de är de punkter där fortsatt drift förutsägbart leder till katastrofalt fel snarare än gradvis slitage. Att köra strax över 60 % slitage i hårt berg, eller över 0,6 mm slagytsfördjupning i medelstarkt berg, är inte att pressa ut extra värde ur verktyget. Det omvandlar ett förutsägbart, budgetvänligt borrbyte till ett slumpmässigt, dyrt fel som kan ta med sig andra komponenter.

De bästa borroperationerna mäter dessa siffror. De mäter borrkronor när de kommer ut ur borret. De tar bort borrkronor vid tröskeln, inte efter felet. Och de argumenterar inte med leverantörer om huruvida ett borrkrona borde ha hållit längre, eftersom båda sidor var överens om kriterierna för borttagning innan det första hålet borrades.

Ett borr som tas ur bruk enligt schemat kostar borrets pris. Ett borr som körs till fel kostar borret, plus vad det annars tog bort. Siffrorna är skillnaden.
