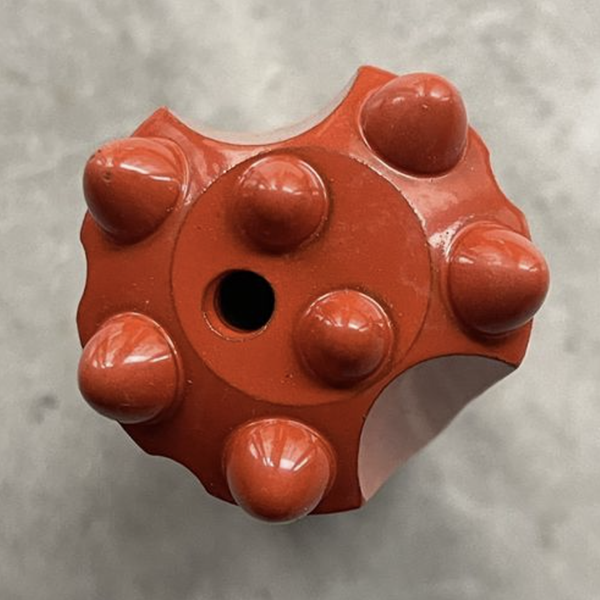

Varför knappbitar går sönder: Orsaker och förebyggande av fel på hårdmetallknappar

Hårdmetallknappborr används ofta vid topphammarborrning och sänkborrning eftersom de kombinerar hög penetrationsförmåga med stark slitstyrka. Ändå kan även ett välkonstruerat knappborr gå sönder i förtid när hårdmetallknapparna flisas, spricker, går sönder, lossnar eller slits ut ur form.

Att förstå felmönstret är det första steget mot att förbättra borrkronans livslängd. Knappfel orsakas sällan av en enda faktor. De beror vanligtvis på samspelet mellan bergförhållanden, hårdmetallsort, knappens geometri, borrkronans stöd, tillverkningskvalitet och borrpraxis.

De fyra huvudsakliga knappbitsfellägena

De flesta fel på knappbitar faller inom fyra kategorier:

1. Bära
   Hårdmetallstift plattas gradvis till, förlorar tjocklek eller blir ojämna vid normal borrning. Alltför snabbt slitage kan tyda på en olämplig hårdmetallsort, mycket slipande bergart, otillräcklig spolning eller felaktigt borrval.

2. Knappbrott
   Hårdmetallknappar kan flisas, spricka eller gå sönder vid upprepade stötar och böjbelastningar. Kantknappar är särskilt sårbara eftersom de ofta utsätts för mer komplex belastning än frontknappar.

3. Knappförlust
   En knapp kan lossna eller falla ut när knappens fasthållning, hålgeometrin, presspassningen eller stödet mot borrkronan är otillräckligt. Överhettning, korrosion och kraftiga stötar kan också bidra.

4. Skada på bitkroppen
   Stålkroppen kan spricka, deformeras eller slitas ut kraftigt. Detta kan minska knappens stöd och så småningom orsaka hårdmetallbrott även om själva hårdmetallen är av god kvalitet.

Varje felläge kräver olika korrigerande åtgärder. Att byta ut hårdmetallsorten kan hjälpa mot tidigt slitage men löser inte retentionsproblem. Att förbättra presspassningen kan förhindra att knappen förloras men korrigerar inte överdriven böjning orsakad av dålig borruppriktning.

Varför kantknappar går sönder oftare

Mätstift och andra kantstift är ofta de första som går sönder. De hjälper till att bibehålla håldiametern och kontakten med berget i vinkel, så de kan utsättas för en kombination av kompression, böjning och sidobelastning.

Planstift belastas vanligtvis mer direkt längs borraxeln. Kantstift är dock mer benägna att stöta på ojämna bergytor, sprickigt underlag, kontakt mellan hål och vägg och belastning utanför axeln. Om borrkronan är sliten eller hålet är dåligt justerat kan belastningen på dessa stiften öka avsevärt.

En knapp med sprickor i kanten avslöjar ofta användbara bevis. Släta eller utstrålande strukturer kan indikera ett ursprung i dragbrott, medan tvärgående sprickbildning kan återspegla tryckbelastning och böjning. Noggrann undersökning kan hjälpa till att avgöra om knappen gick sönder på grund av materialfel, dåligt stöd, överdriven interferens, driftsbelastning eller ett mellanrum runt knappens säte.

Vikten av knappstöd

Karbid är extremt hårt men relativt sprött jämfört med stål. Det presterar bäst när det stöds jämnt av borrkroppen. Om stiftsätet inte håller karbiden ordentligt runt sin omkrets kan den lokala böjspänningen öka dramatiskt.

Springor nära knappens säte är särskilt skadliga. De gör att knappen rör sig eller böjs vid stötar istället för att överföra lasten jämnt till stålkroppen. Detta kan skapa en spricka i den inbäddade delen av knappen och så småningom orsaka brott.

Högkvalitativ tillverkning av borrhål kräver därför noggrann knapphålsgeometri, korrekt passning, kontrollerade isättningsmetoder och tillräckligt stålstöd runt varje knapp. Målet är att hålla hårdmetallen ordentligt monterad utan att orsaka överdriven installationsbelastning.

Materialkvalitet och val av hårdmetall

Karbidsorten bör matcha bergformationen och borrmetoden. Hårdare sorter erbjuder vanligtvis stark slitstyrka, medan segare sorter bättre klarar av slag och stötar. En karbidsort som fungerar bra i abrasivt, kompetent berg är kanske inte det bästa valet i mycket sprickig eller varierande mark.

Tidigt borrbrott kan bero på dålig hårdmetallkvalitet, felaktigt sortval, interna defekter eller olämplig mikrostruktur. Emellertid är inte alla trasiga borrhål ett problem med hårdmetallmaterialet. Hela borrsystemet måste granskas innan slutsatser dras.

Relevanta faktorer inkluderar:

• Berghårdhet och slipförmåga.

• Sprickbildningsgrad och geologisk variation.

• Borrkraft och rotationshastighet.

• Matningstryck och borruppriktning.

• Bitdesign och knapplayout.

• Knappklassificering, storlek och exponering.

• Noggrannhet i retentionshålet och borrkronans kvalitet.

• Spolningseffektivitet.

Förhindra för tidigt knappbrott

Det mest effektiva tillvägagångssättet är förebyggande kontroll från tillverkning till fältarbete.

Tillverkare bör upprätthålla en jämn hårdmetallkvalitet, kontrollera knapparnas dimensioner och inspektera knapphålens geometri. Borrkrossen måste ge tillräckligt stöd, särskilt runt knapparnas mått. Retentionsprocesserna bör valideras genom dimensionskontroller och produktionstester.

Borrpersonal bör välja borrkronor för de faktiska bergförhållandena snarare än att enbart förlita sig på diameter och gängtyp. Korrekt matningskraft, rotation och spolning minskar skadlig belastning i borrkronan. Operatörer bör undvika överdriven kraft när borrkronan stöter på sprickigt underlag, ojämna formationer eller förändrade bergförhållanden.

Rutinmässig inspektion är också viktig. Ett borrspett bör tas bort för underhåll när stift blir kraftigt tillplattade, uppvisar sprickor, förlorar tjocklek eller utvecklar synliga skador. Fortsatt borrning med en skadad stift kan överföra last till angränsande stift och orsaka en kedja av fel.

Använd felmönster för att förbättra systemet

Varje trasig stiftborr innehåller information. Var inträffade det första brottet? Var det en kantstiftborr eller en planstiftborr? Flisades, sprack, drogs eller nöts hårdmetallen bort? Användes borren i slipande berg, sprickigt berg eller en blandad formation?

Att besvara dessa frågor hjälper till att identifiera rätt förbättring. Ett ihållande brott på eggstiftet kan tyda på otillräckligt stålstöd, felaktig borrkonstruktion, en olämplig stiftesort eller borrning utanför axeln. Upprepad stifteförlust kan tyda på ett problem med retentionsprocessen. Snabbt planslitage kan kräva tidigare slipning eller en annan hårdmetallsort.

Ett pålitligt knappborr är resultatet av balanserad design, kvalitetstillverkning och korrekt drift. Genom att behandla hårdmetall, borrkropp, borrparametrar och bergförhållanden som ett system kan borrteam minska antalet knappbrott, förlänga borrkronans livslängd och sänka den totala borrkostnaden.
